无论您是初次接触还是已经熟悉，我们的嘉峪关烟道防雨通风百叶风帽楼顶排烟透气帽产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。

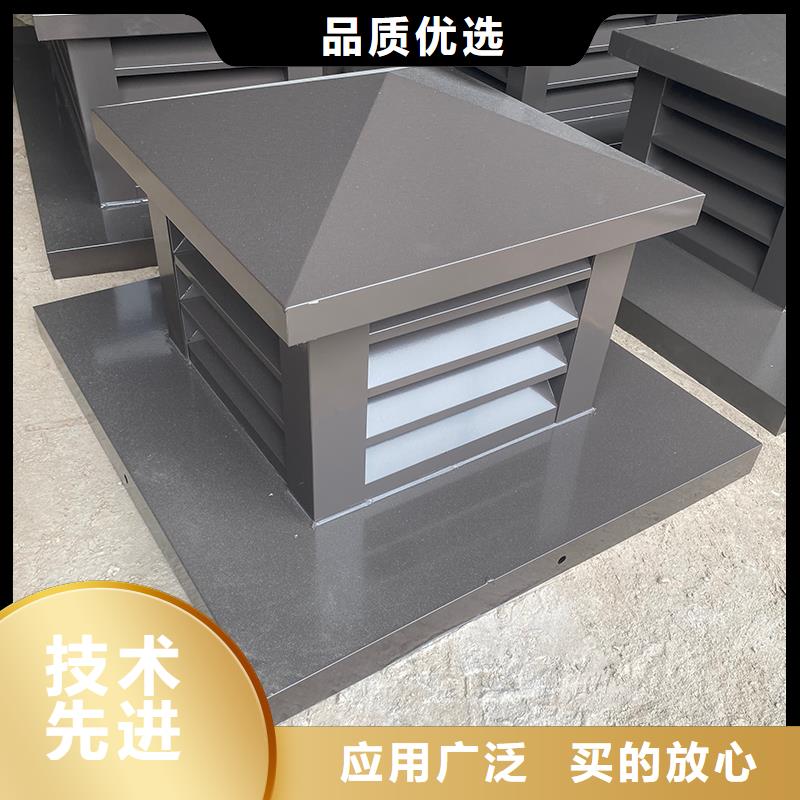

以下是:嘉峪关烟道防雨通风百叶风帽楼顶排烟透气帽的图文介绍
A-ZF-BPS-CK型单侧开式防火止回阀采用侧向开启方式，阀门的开启与闭合与吸油烟机同步，阀门盖板开启时与排气道呈垂直状态，向侧上方排风。阀体闭合时阀门紧贴排气道，阀体不占用排气道通风截面，不影响整个排气系统的通畅性。止回阀采用倾斜式防火结构，发生火情时能强制自行关闭。侧开式防火止逆阀附有安装底板，当阀体需维护保养时，将四周的安装螺丝旋下，阀体即可拆下当止回阀位于吊顶上方时，必须在吊顶设置检修孔，开孔尺寸应大于300x300。A型排气道防串烟、盘锦本地防火技术的特点全部由阀体实现，A-ZF-BPS-CK型侧开式止回阀是系统核心部件。应配套使用。
在安装止回阀时,排气道上的开洞尺寸为φ170。当排气道有外包墙时，外包墙开孔尺寸为250x250.
安装止回阀底板时，底板背后应涂上水泥浆，以提高接口部位的密封性。
止回阀用4只M4螺栓固定在安装底板上，阀门的转动轴应处于垂直状态。
止回阀安装后，用手轻推开阀门，阀门能自动复位关闭时，产品安装合格。盘锦楼顶烟道拔气风帽
防风雨帽仅由三个配件组成，具有结构简单，价格低廉的特点，它能很好的避风防雨，而且在室外刮大风时，不管风向如何变化，在烟管内不但不会产生倒灌，而且还会在管道内形成抽力（负压），彻底解决了民用烟筒烟气倒灌的问题。防风雨帽，已是社会上工业场合使用的成熟产品，它主要是安装在各种通气管道终端的出气口上，作用是只允许管道里的气体通过它顺利排出，而不允许室外气流倒灌回管道内，简单的说就是相当于止回阀，只出不进。纵观国内外各种防风雨帽，在使用过程中往往有所限制，这是因为自然界的风向变化无常，真想完全避开是很不容易的。防风雨帽巧妙地在结构上两次采用了流体力学中的“伯努利”原理，有效避免了不同风向的风倒灌回烟筒内二，产品原理本产品由防风圈、盘锦挡风盖、盘锦烟管三件组成，结构非常简单。外观如图1所示，工作原理如下：1、盘锦采用“遮挡”方式将烟管口隐蔽在不同形状的挡风板内，达到了全方位防风效果。2、盘锦本地利用“伯努利”风速大、盘锦当地压力小的原理使经过防风雨帽的风速产生抽力，更利排烟。盘锦楼顶烟道拔气风帽
十多年来，宇通通风设备有限公司凭借雄厚的技术力量，丰富的施工经验，严密科学的管理体系，承建了众多标志性 盘锦金属别墅屋顶铝合鑫烟囱帽、工程，赢得了新老客户的赞扬和肯定，在同行业中享有很高和良好的信誉。

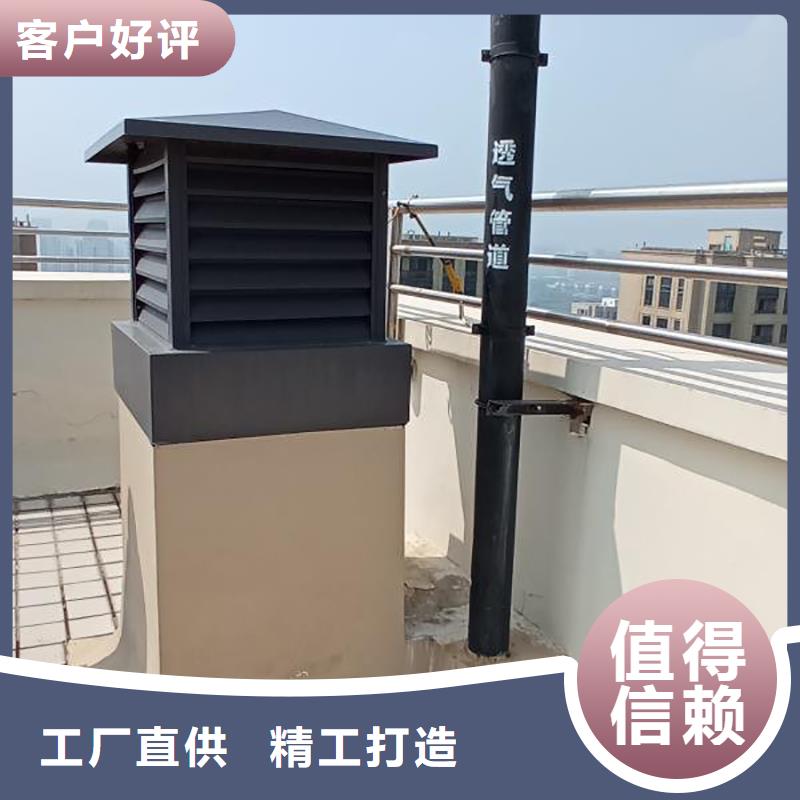

盘锦楼顶烟道拔气风帽,屋顶风帽的安装高度超过避雷带时，应与避雷带连接7.12屋顶风帽与基座的连接应牢固，在有台风侵袭地区使用时，底部连接应采取加强措施，具有抵抗合风的能力。7.13 防火止回部件应在排气道和风帽安装完毕并验收合格后由上向下逐层安装。
14防火止回部件与排气道进气口连接部位应采取密封措施确保连接处不漏气。
G系列为单筒双孔排气道系统，有等截面和变截面两种形式可供选择。G-PC2系列是防火导流式厨房双功能排气道系统，兼具机械排气和自然排气两种功能。采用导流式防火阀，止回功能通过在排气道内部设置特殊隔板及构造并与防火阀的共同作用来实现。排气系统性能遇到破坏时，防火阀门兼具应急强制止回功能，对停机层进行防回流保护。采用直排风帽，无任何旋转及活动性部件，可利用自然风作用产生拔气效果，具有防倒灌、盘锦附近防雨雪功能。其他特点详见第61~65页
F系列风帽简介F系列风帽分为两种：1.F系列方形百叶风帽 2.F系列圆形防帽国标图集：16j916-1建筑标准设计图集-44页1. F系列风帽具有防台风、盘锦本地防雨雪倒灌、盘锦本地阻力小的特点，在外界风力作用下，可产生负压，对排气道形成抽力效应，有利于排气道排气。2. 成品风帽采用不锈钢材料制成，基座压顶为钢筋混凝土预制板。G系列风帽简介国标图集：16j916-1建筑标准设计图集-50页1. G系列自然抽力式风帽，采用4个M8膨胀螺栓与基座连接，可适用于台风地区。2. 产品无任何旋转及活动性部件，使用过程中无需维护。3. 产品可根据需要调配外观颜色及制作造型，提高建筑整体美观度。成品风帽安装说明：1. 风帽应根据所选排气道的种类和型号，采用配套的成品，根据企业的安装说明进行安装。2. 出屋面处排气道洞口尺寸长和宽，根据所选排气道系统对应楼板预留孔洞的尺寸确定。3. 坡屋面的排气道伸出高度,应符合下列规定：1. 排气道中心线距离屋脊小于1.50m时，应高出屋脊0.6m.2. 排气道中心线距屋脊1.50-3.0m时，应高于屋脊，且伸出屋面高度不得小于0.6m米3. 排气道中心线距屋脊大于3.om时,其顶部同屋脊的连接同水平线之间的夹角不应大于10度，且伸出屋面高度不得小于0.6。4. 出屋面部分外保温按工程设计。盘锦楼顶烟道拔气风帽
